Mitħna tat-Tip ta' Gantry

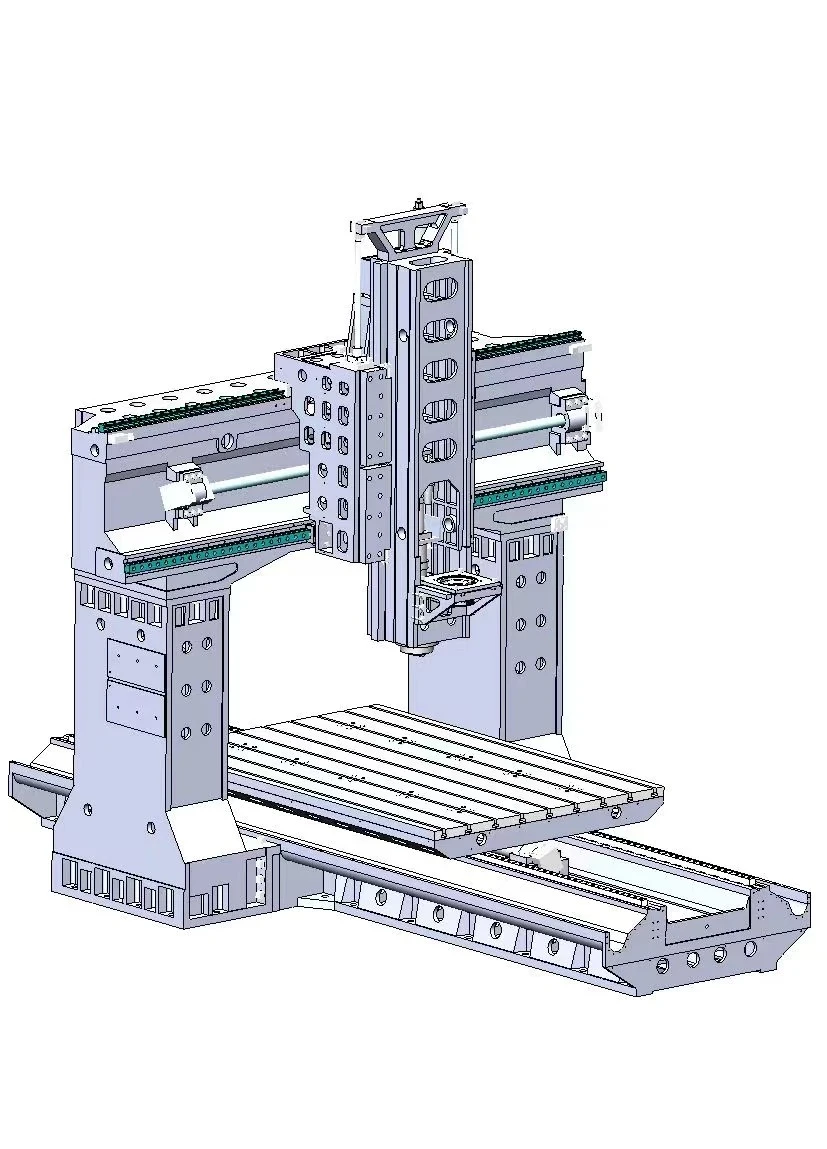

It-TJ-M2016 Gantry Type Mill hija magna tat-tħin tal-gantry ta' livell ta' dħul-iddisinjata apposta minn Guangdong Taiji għal magni ta' xogħol tqil-ta' partijiet kbar u kumplessi. Bħala Mitħna tat-Tip Gantry ta '-prestazzjoni għolja, tadotta struttura robusta tal-qafas tal-gantry b'tabella tax-xogħol ta' 2500 × 1600mm, li takkomoda faċilment biċċiet tax-xogħol kbar bħal sodod tal-magni u komponenti tal-makkinarju tal-inġinerija. Is-serje taċ-ċentru tal-magni tal-gantry tintuża ħafna fl-industriji tal-avjazzjoni ċivili, tal-karozzi, tal-moffa ta 'preċiżjoni u tal-ipproċessar tal-partijiet, li tipprovdi sistemi mekkaniċi affidabbli u interfaces tas-softwer diversi biex tirrealizza bis-sħiħ il-ħolma ta' preċiżjoni għolja.

Din it-TJ-M2016 Gantry Type Mill għaddiet minn ottimizzazzjoni solida f'ħames aspetti: effiċjenza, preċiżjoni, riġidità, multi-funzjonalità, u affidabilità. L-ewwel, il-veloċitajiet ta 'travers rapidi tal-assi X/Y/Z jilħqu 12, 12, u 10 m/min rispettivament, u jqassru b'mod sinifikanti l-ħinijiet tal-qtugħ u l-ivvjaġġar idle. Fl-istess ħin, is-sistema ta 'għalf ottimizzata tirriżulta f'vibrazzjoni estremament baxxa waqt tħaddim b'veloċità għolja-, li jagħmilha partikolarment adattata għal xenarji ta' produzzjoni ta 'lott, u ttejjeb b'mod sinifikanti l-utilizzazzjoni tat-tagħmir u l-effiċjenza tal-produzzjoni. It-tieni, timpjega gwidi lineari ta'-preċiżjoni għolja, viti tal-ballun ta' preċiżjoni, u sistema servo avvanzata. L-assi X/Y jużaw gwidi tar-rombli heavy-duty, u l-assi Z-użi -riġidità għolja slide rail rettangolari, li jżomm torque għoli u preċiżjoni għolja fuq perjodi twal, faċilment jimmaniġġjaw it-tolleranzi stretti ta 'forom ta' preċiżjoni u partijiet aerospazjali. F'termini ta' riġidità, l-ivvjaġġar tal-assi X-huwa 2100mm, l-assi Y-1600mm, u l-assi Z-700mm (900mm mhux obbligatorju). Il-kapaċità massima tat-tagħbija tal-mejda tax-xogħol hija ta '4 tunnellati. Il-kolonna żejda-wisa 'u crossbeam iżidu l-erja ta' kuntatt, u flimkien mal-bażi żejda-wisa 'u sodda integrata, il-vibrazzjoni hija minima waqt qtugħ tqil, li tirriżulta fi stabbiltà eċċellenti. Il-kapaċitajiet ta 'magni integrati multi-tagħha huma wkoll pendenti: tħin ta' appoġġ, tħaffir, boring, tapping, u makkinar kompost ieħor, kompatibbli mal-azzar, ħadid fondut, aluminju, ram, u materjali komposti. It-toqba taper taż-żarżur BT50, imqabbla ma 'magħżel ta' 6000rpm (kap tal-ger mhux obbligatorju), tista 'timmaniġġja kemm it-tqattigħ tqil b'veloċità baxxa-kif irfinar b'veloċità għolja-, u jlesti proċessi multipli f'setup wieħed, u jqassar iċ-ċiklu tal-produzzjoni. Fl-aħħarnett, komponenti ewlenin bħal binarji ta 'gwida, viti taċ-ċomb, magħżel, u sistemi ta' kontroll huma kollha jinxtraw mill-aqwa ditti internazzjonali. Kull magna tgħaddi minn kalibrazzjoni tal-lejżer, ittestjar taċ-ċirkolarità, u tħaddim kontinwu ta 'prova tat-tagħbija qabel ma titlaq mill-fabbrika. Anke taħt kundizzjonijiet ta' proċessar kontinwu ta'-tagħbija għolja, ir-rata ta' falliment hija baxxa ħafna, u l-prestazzjoni tal-ipproċessar tibqa' stabbli b'mod konsistenti. Fil-qosor, din il-magna hija mfassla biex issolvi l-kontradizzjoni bejn l-effiċjenza u l-preċiżjoni fil-produzzjoni tal-massa ta 'partijiet kbar, u jistħoqqilha konsiderazzjoni serja tiegħek.

It-TJ-M2016 Gantry Type Mill isservi primarjament erba' oqsma b'rekwiżiti għoljin għal preċiżjoni u riġidità. Fis-settur tal-makkinarju tal-kostruzzjoni, il-lott jipproċessa partijiet tqal bħal konnetturi tal-boom tal-iskavatur, sedili tal-bearing tal-krejn li jduru, u housings tal-gearbox.

Tlesti tħin u tħaffir b'ħafna wiċċi f'setup wieħed, li tiżgura kemm preċiżjoni dimensjonali kif ukoll effiċjenza fl-ipproċessar, u tissodisfa r-rekwiżiti stretti ta 'affidabbiltà tal-industrija tal-makkinarju tal-kostruzzjoni għal komponenti. Fis-settur tal-moffa kbira, komponenti bħal inserzjonijiet tal-moffa tal-pannelli tal-karrozzerija tal-karozzi, pjanċi tal-kavità tal-moffa tal-apparat, u pilastri tal-gwida tal-qafas tal-moffa, li jutilizzaw materjal ta' riġidità għolja u effiċjenti. preċiżjoni, tqassar b'mod sinifikanti ċ-ċiklu tal-manifattura tal-moffa.

Mid-disinn bażiku għall-iżgurar ta' magni kontinwu ta'-veloċità għolja,-preċiżjoni għolja, kull Mitħna tat-Tip Gantry TJ-M2016 tgħaddi minn analiżi ta' elementi finiti tal-istruttura tagħha. Twettqu esperimenti ta 'simulazzjoni fuq id-deformazzjoni ġġenerata meta l-magna tkun taħt tagħbija ċentrali biex tiġi żgurata riġidità eċċellenti tal-liwi. M'għandekx għalfejn tinkwieta dwar il-kwalità u l-kontinwità tal-magni tal-magni tagħna.

Għodod jew biċċiet tax-xogħol mhux ipproċessati m'għandhomx jitqiegħdu fuq iċ-ċentru tal-magni tal-gantry jew oġġetti li jiċċaqilqu. Desks tal-kompjuter jew bankijiet tax-xogħol ħdejn il-magna għandhom ikunu stabbli u m'għandhomx jitqiegħdu fuq partijiet li jiċċaqilqu. Waqt it-tagħbija jew il-ħatt tal-biċċiet tax-xogħol, il-magna għandha titwaqqaf l-ewwel. Żomm distanza xierqa bejn il-biċċa tax-xogħol u l-għodda. Tiftaħx il-bieb ta 'quddiem jew għata tax-xellug u tal-lemin waqt li l-magna tkun qed taħdem biex tevita korriment personali. Wara li twaqqaf l-għodda, jekk jogħġbok wettaq ġirja niexfa biex tiżgura li l-programm ikun korrett. Fil-każ ta' qtugħ tad-dawl jew waqfien ta' emerġenza, it-tliet assi għandhom jerġgħu lura għall-pożizzjonijiet mekkaniċi inizjali tagħhom. Żarmax is-swiċċijiet tal-limitu jew xi komponenti relatati ma 'swiċċijiet tas-sigurtà mingħajr awtorizzazzjoni.

Darba għinna fabbrika li prinċipalment tipproduċi forom għal pannelli tal-karrozzerija ta 'barra tal-karozzi. Preċedentement, huma esternalizzaw roughing u mbagħad irritornaw il-partijiet għall-irfinar. Dan mhux biss irriżulta f'ħinijiet ta 'kunsinna inkontrollabbli iżda wkoll konċessjonijiet irregolari wara t-tħaffir, li wassal għal bidliet frekwenti tal-għodda u xedd sever waqt l-irfinar sussegwenti. Wara li tintroduċi t-TJ-M2016 Gantry Type Mill, bil-kapaċità tagħha ta 'tagħbija ta' 4-tunnellata ta 'worktable u kapaċità ta' qtugħ tqil tal-magħżel BT50, il-kumpanija tista 'tlesti direttament il-proċessi kollha tal-magni minn blanks għal prodotti semi-lesti fid--dar. Il-mejda tax-xogħol ta '2200 × 1400mm tista' tikklampja frejms tal-moffa kbar f'daqqa, ittejjeb l-effiċjenza tal-ħruxija b'35%, ittejjeb b'mod sinifikanti l-uniformità tal-allowance, u tnaqqas il-ħin tal-irfinar sussegwenti b'20%. Il-kumpanija diġà lestiet b'mod indipendenti aktar minn 100 sett ta 'forom, li tagħmilha t-tagħmir ewlieni għall-ipproċessar tal-moffa kbira tagħha. Twettaq ukoll xogħol estern ta' roughing tal-moffa bħala sors addizzjonali ta 'profitt. Għalhekk, aħna sinċerament nistednuk tagħżel it-TJ-M2016 Gantry Type Mill u tesperjenza l-kapaċità ta 'qtugħ tqila tagħha għal partijiet kbar u l-affidabbiltà superjuri tagħha.
